Etude et r�alisation d'un microprocesseur g�n�ral

Fabrice Bellard et Sylvain Delas

1 Cahier des charges

• Microprocesseur g�n�ral rapide pouvant adresser 64kB de m�moire.

• Gestion des entr�es-sorties : afficheurs 7 segments, clavier, et �ventuellement port s�rie.

• Minimisation du nombre de CLB.

• Utilisation du microprocesseur pour simuler une calculatrice simple.

2 Solutions envisag�es

2.1 Taille des mots

• 16 bits : avantage au niveau de l'adressage m�moire, mais risque de consommer trop de CLB.

• 8 bits : simplification de la logique, mais n�cessit� d'utiliser une paire de registres pour g�n�rer une adresse m�moire ou pour les sauts.

2.2 Architecture

• L'utilisation de beaucoup de registres diminue le nombre d'acc�s m�moire et permet d'avoir des instructions courtes. Mais cela augmente le nombre de CLB utilis�s.

• Une paire de registres 8 bits doit �tre utilis�e pour le chargement du PC et pour g�n�rer une adresse m�moire.

• Sur quels registres l'ALU doit-elle travailler et quelles op�rations sont indispensables ? L'utilisation d'un accumulateur permet de diminuer le nombre de chemins de donn�es. Mais il faut aussi pr�voir un m�canisme pour sauver l'accumulateur dans les autres registres.

• La mise � jour de flags par l'ALU peut servir pour faire des sauts conditionnels ; les sauts relatifs sont int�ressants car ils minimisent la taille des programmes.

2.3 Jeu d'instruction

Un format homog�ne simplifie beaucoup le d�codeur d'instruction. Des instructions sur 1 octet simplifient le s�quenceur, mais un probl�me se pose pour le chargement de constantes de grande taille ( 8 ou 16 bits ).

D'un autre c�t�, si on inclut un champ d'adresse dans les instructions, la taille moyenne des programmes sera plus faible.

2.4 Les p�riph�riques

Une gestion hardware (notamment des afficheurs) rend le d�bogage plus facile, mais occupe beaucoup de CLB. Une gestion totalement software complique sensiblement le logiciel, mais donne plus de souplesse.

3 Solution retenue

3.1 Architecture g�n�rale

• Microprocesseur 8 bits adressant 64kB de m�moire avec au maximum 16 registres 8 bits plus un accumulateur 8 bits. En fait seulement 8 registres ont �t� impl�ment�s pour limiter le temps de compilation du circuit.

• L'ALU peut faire les op�rations suivantes: MOVR, MOVA, ADD, SUB, XOR, OR, AND. La rotation � droite a �t� pr�vue dans le jeu d'instruction mais non impl�ment�e faute de temps (elle est simul�e par des rotations � gauche). Les calculs sont de la forme : ou . Le flag Z (r�sultat nul) est mis � jour apr�s chaque calcul, et le flag C (retenue) l'est seulement apr�s ADD,SUB,ROR. L'op�ration XOR remet le flag C � z�ro.

• On peut charger des constantes de 4 bits dans le quartet poids faible (avec extension du signe au quartet poids fort) et dans le quartet poids fort de ACC.

• Les registres servent pour g�n�rer une adresse 16 bits utilis�e dans les sauts absolus et les acc�s m�moire. Le chargement du PC se fait aussi dans . Quatre instructions sp�ciales permettent la lecture et l'�criture m�moire (en utilisant ACC comme op�rande), et la sauvegarde et la restauration du PC.

• Les sauts conditionnels relatifs utilisent ACC pour le d�placement. Ils testent les flags Z et C.

• Les p�riph�riques ont d'abord �t� g�r�s de fa�on hardware pour faciliter le d�bogage, puis de fa�on totalement software pour limiter le nombre de CLB. Trois registres d�di�s sont utilis�s : pour la s�lection de l'afficheur et de la colonne du clavier actifs et la sortie s�rie, pour la commande des segments des afficheurs, et pour lire la touche press� sur la colonne du clavier s�lectionn�e.

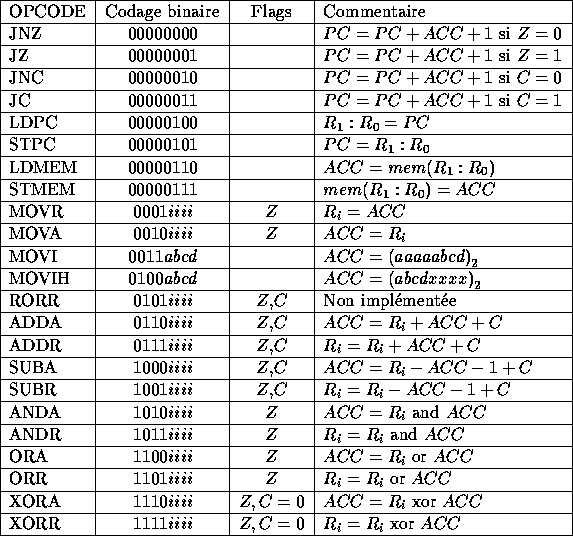

3.2 Jeu d'instruction retenu

3.3 Les outils de d�veloppement

Nous avons r�alis� un macro-assembleur pour g�n�rer facilement les s�quences de code les plus courantes. Un simulateur complet (incluant la simulation du hardware) a �t� r�alis� sous XWindows et sur Macintosh.

4 Bilan

4.1 Retour au cahier des charges

Le microprocesseur fonctionne. Il utilise 190 CLB. Nous avons programm� une calculatrice 4 op�rations avec affichage en d�cimal et un jeu de labyrinthe. Cela suffit � d�montrer que notre microprocesseur est g�n�ral.

La version test�e atteint une vitesse de 0.3 MIPS, et peut �tre acc�l�r�e jusqu'� 1 MIPS.

La gestion par logiciel des p�riph�riques permet d'avoir une grande souplesse d'utilisation.

4.2 Regrets et am�liorations possibles

• Finalement, il aurait �t� aussi facile de faire des instructions sur un nombre d'octets variable pour inclure des constantes de plus grande taille.

• Le nombre de cycle par instruction pourrait lui aussi �tre variable (ajout d'un reset sur le s�quenceur).

• L'utilisation de buffers 3 �tats au niveau des registres aurait simplifi� l'ensemble, mais nous aurions d� router certaines parties du circuit � la main.

• Il est possible d'utiliser encore moins de CLB si on autorise un code automodifiant et des instructions op�rant toutes sur un accumulateur et une adresse m�moire.
